　　結構原理

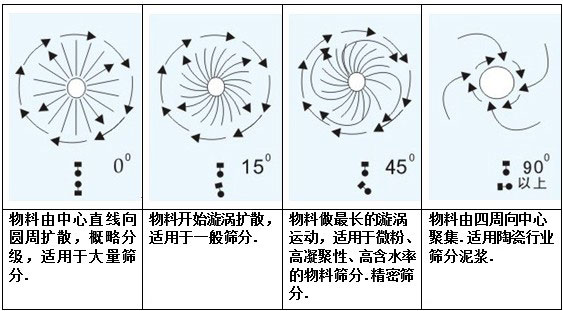

　　QC系列旋振篩標機，由立式振動電機作激振源，電機上、下兩端安裝有偏心塊，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的復合運動，再把這個復合運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。

　　特點

　　1、效率高、設計精巧耐用，大多數粉類、粘液均可篩分。

　　2、換網容易操作簡單、清洗方便。

　　3、網孔不堵篩、粉末不飛揚，可篩至500目。

　　4、雜質、粗料自動排出，可以連續作業。

　　5、體積小，不占空間，移動方便。

　　6、篩機**高可以達到五層，建議使用三層。

　　適用行業

　　化工行業：樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。

　　食品行業:糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。

　　金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。

　　公害處理：廢油、廢水、染整廢水、助劑、活性炭等。

1438944924411467

　　尺寸表

1438944924120407

型號Model	A/Φ	B/Φ	C/Φ	D/Φ	E/Φ	F/Φ	G	H	I	J	K	L	M
400-2S	150	400	358	408	310	100	75	249	257	367	477		668
600-1S	150	600	426	476	410	100	75	354	362	472			668
600-2S	150	600	426	476	410	100	75	354	362	472	582		778
600-3S	150	600	426	476	410	100	75	354	362	472	582	692	886
800-1S	200	800	580	630	530	125	100	404	412	557			798
800-2S	200	800	580	630	530	125	100	404	412	557	702		943
800-3S	200	800	580	630	530	125	100	404	412	557	702	847	1088
1000-1S	250	970	700	750	640	150	120	466	475	620			880
1000-2S	250	970	700	750	640	150	120	466	475	620	765		1025
1000-3S	250	970	700	750	640	150	120	466	475	620	765	910	1170
1200-1S	250	1170	855	920	750	180	140	570	595	760			1045
1200-2S	250	1170	855	920	750	180	140	570	595	760	925		1210
1200-3S	250	1170	855	920	750	180	140	570	595	760	925	1090	1375
1500-1S	250	1470	1050	1120	960	200	170	530	555	750			1090
1500-2S	250	1470	1050	1120	960	200	170	530	555	750	945		1285
1500-3S	250	1470	1050	1120	960	200	170	530	555	750	945	1140	1480
1800-1S	300	1770	1360	1430	1030	200	200	618	640	835			1226
1800-2S	300	1770	1360	1430	1030	200	200	618	640	835	1030		1420
1800-3S	300	1770	1360	1430	1030	200	200	618	640	835	1030	1225	1615

型號	公稱直徑	篩面直徑	有效篩面面積（m3）	**大入料粒度	篩面規格	功率（KW）
QC-400	400	350	0.0962	<10	2-325	0.25
QC-600	600	550	0.2375	<10	2-325	0.55
QC-800	800	750	0.4416	<20	2-325	0.75
QC-1000	1000	950	0.7085	<20	2-325	0.75
QC-1200	1200	1150	1.0382	<20	2-325	1.1
QC-1500	1500	1430	1.6052	<20	2-325	2.2
QC-1800	1800	1700	2.4593	<30	2-325	3

　　注:因物料的差異及篩網目數不同，表中產量供參考。
